قد يكون لمسرين متوسط المسافة نفسه، لكنهما يحتاجان إلى كابل ومشابك مختلفين. لذلك يجب تسجيل واقع خط الأعمدة، لا إرسال رقم واحد بالمتر فقط.
ابدأ بالمسافات الفعلية بين الأعمدة
سجّل كل فتحة وتغير في الاتجاه وارتفاع التثبيت والعوائق. افصل عبور الطرق أو الأنهار أو خطوط الكهرباء عن الفتحات العادية، وحدد أطول حالة في كل فئة.
افصل الفتحات المعتادة عن المعابر الخاصة
قد يحتاج المعبر الطويل إلى تحقق ميكانيكي منفصل وخلوص أكبر أو تصميم آخر. لا تجعل معبراً واحداً يحدد كامل الخط قبل مراجعة باقي الأقسام.
مخطط المسار، أطول فتحة، عدد الألياف، شد التركيب، أحمال الرياح أو الجليد، ارتفاع التثبيت، الغلاف والمواصفة المطلوبة.
غلاف PE أم غلاف مقاوم للتتبع الكهربائي؟
يناسب PE كثيراً من مسارات الاتصالات. قرب المجالات الكهربائية القوية قد يطلب غلاف AT بحسب موضع الكابل وتصميم الخط. القرار هندسي خاص بالمشروع وليس قاعدة عامة.

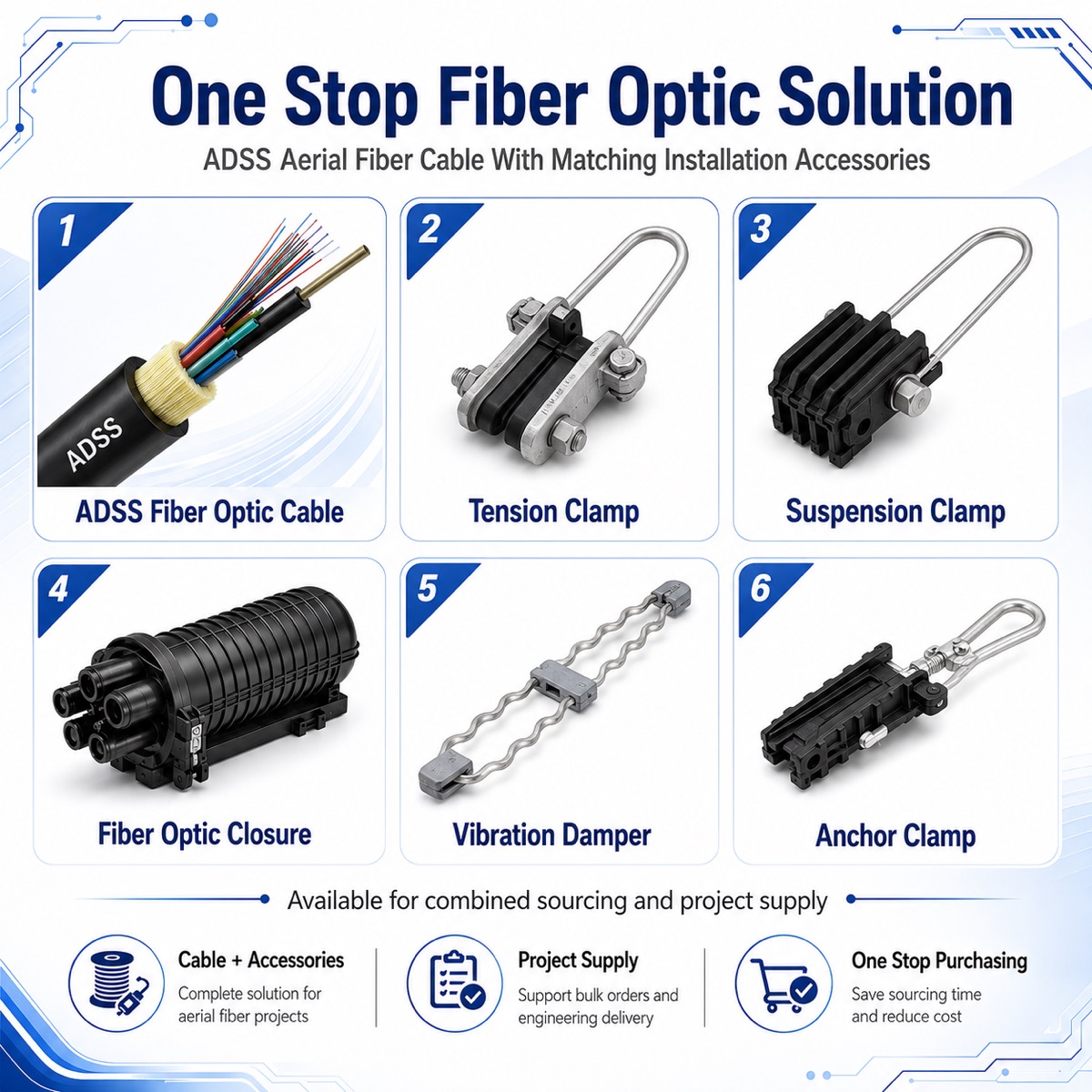

أكد الكابل وملحقات التعليق معاً
يجب أن تتوافق مشابك التعليق والشد مع القطر النهائي والمقاومة الميكانيكية والفتحات. اختيار المشبك قبل تثبيت تصميم الكابل قد يعطي نطاق قبض غير صحيح.
خطط أطوال البكرات حسب أقسام التركيب
ضع نقاط اللحام في أماكن يمكن الوصول إليها، وأضف احتياطي الكابل وطريقة السحب وحدود مناولة الموقع. الطول المناسب يقلل الوصلات دون صنع بكرة يصعب نقلها.
ما نراجعه قبل الإنتاج
- عدد الألياف ونوعها.
- جدول الفتحات وأحمال المناخ.
- الترهل والشد والمقاومة المطلوبة.
- نوع الغلاف والطباعة.
- المشابك الموافقة للقطر النهائي.
- أطوال البكرات والملصقات والوجهة.
